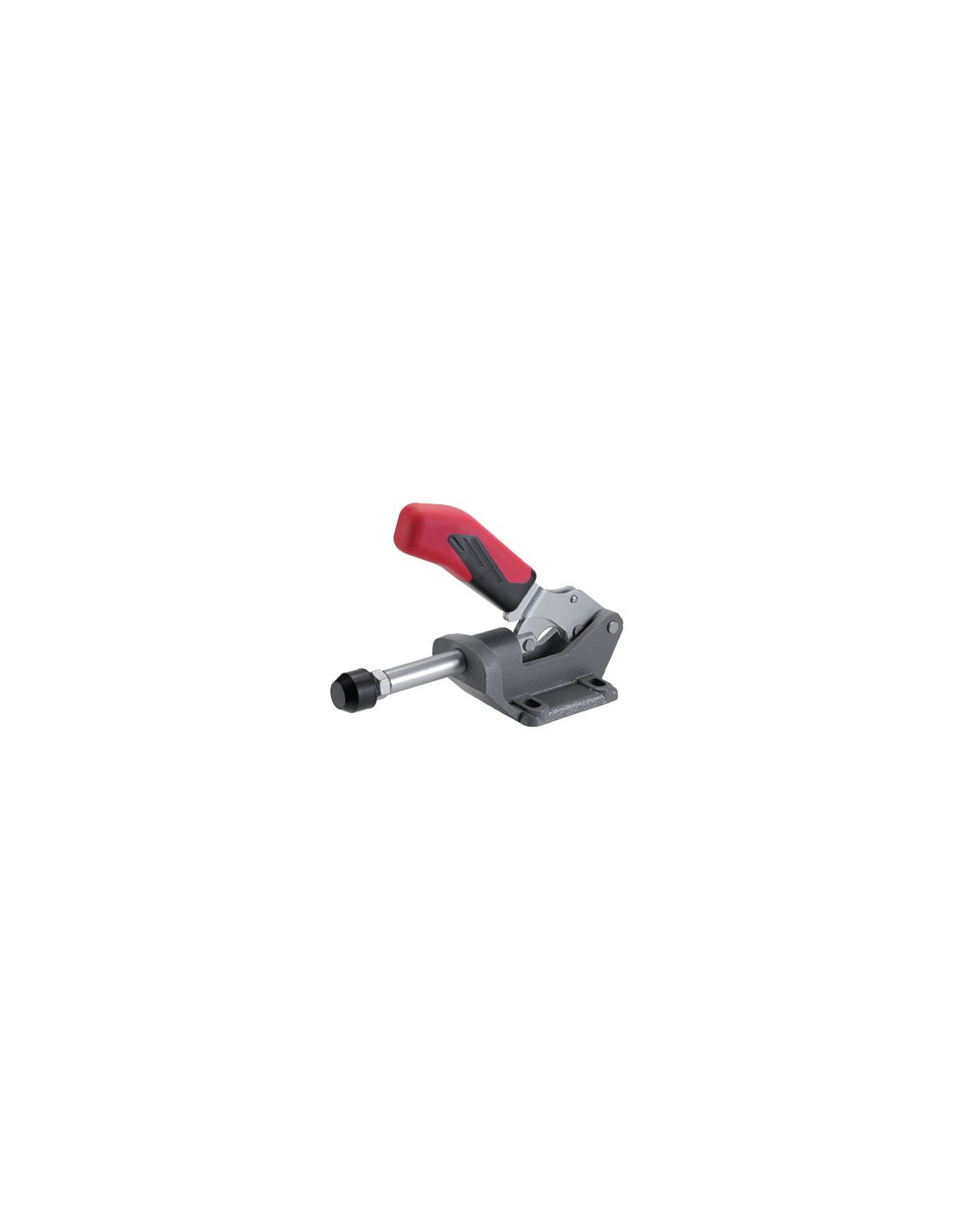

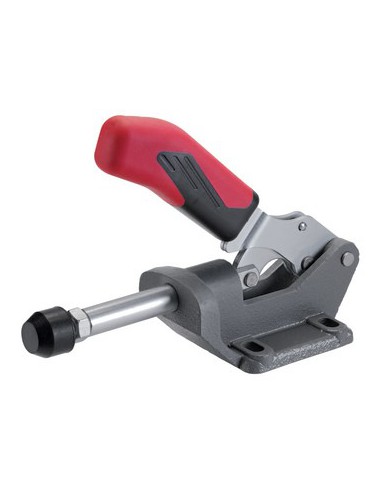

Docisk suwakowy nr 6842 rozm. 3 zacisk pchająco-ciągnący ciężki AMF
ciężkie · docisk pchająco-ciągnący · długa prowadnica popychacza · korpus główny z żeliwa ciągliwego, lakierowany · elementy dźwigni i popychacz ze stali do ulepszania cieplnego, cynkowane i pasywowane · nity ze stali nierdzewnej, które w rozmiarze 3 poruszają się w tulejach łożyskowych hartowanych dyfuzyjnie · miejsca łożyskowania smarowane · uchwyt z czerwonego tworzywa sztucznego odpornego na olej ·
w rozmiarze 3 i 5: ergonomiczny, odporny na olej uchwyt o dużej powierzchni i zawierający miękkie komponenty · w zestawie ulepszana cieplnie, ocynkowana śruba dociskowa ·
Dalsze dane techniczne A: 12mm · C: 41mm · D: 6,5mm · M maks.: 44mm · M min.: 36mm · L1: 139mm · H1: 116mm · F1: 4kN · Wysokość całkowita: 115mm · Szer. maks.: 72mm · F2: 4kN · Szer. min.: 40mm · P: 95mm · K: 28mm · E: 30mm · WYS.: 30mm · N: 60mm · Długość całkowita: 140mm
- Marka
- AMF
- Wysokość
- 116 mm
- Rozmiar
- 3
- Skok (mm)
- 32
- Długość w stanie otwartym
- 139 mm
- Siła przytrzymująca F2
- 4 kN
- Siła przytrzymująca F1
- 4 kN
- Rodzaj konstrukcji
- ciężki docisk pchający/ciągnący
- Śruba dociskowa
- M8 x 35
